螺旋输送机的内部结构图

  螺旋输送机是依靠电机带动和螺旋回转，推移物料以实现输送目的的一种输送设备，本文将主要为大家介绍螺旋输送机的内部结构，方便您更深入地了解设备。

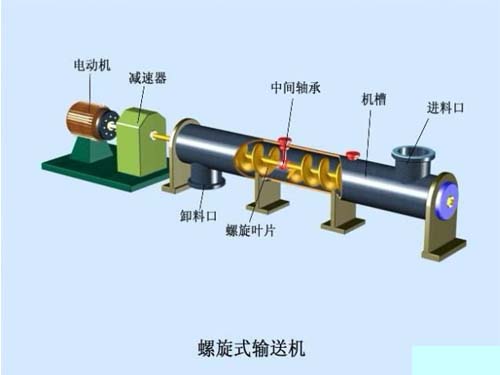

螺旋输送机是由由驱动装置、中间轴承、螺旋轴、螺旋机本体、螺旋叶片、头节、中间节、尾节、进、出料装置等部件组成。

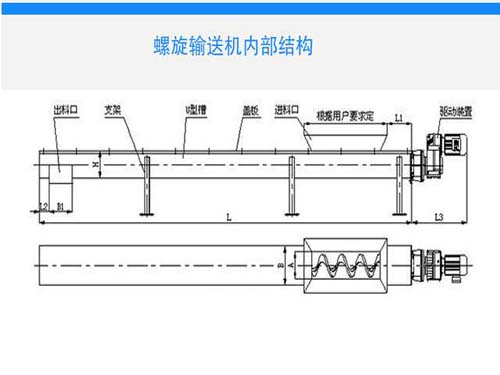

螺旋输送机内部结构

螺旋输送机中间轴承分为分别是头部轴承和中间轴承。

头部轴承：止推轴承：承受由于运送物料的阻力所产生的轴向力，放在物料的前方。

中间轴承：对开式滑动轴承，用于支撑螺旋轴。

轴的连接：在轴和轴的连接处仍用实心轴。

 螺旋输送机中间轴承分为分别是头部轴承和中间轴承。

头部轴承：止推轴承：承受由于运送物料的阻力所产生的轴向力，放在物料的前方。

中间轴承：对开式滑动轴承，用于支撑螺旋轴。

轴的连接：在轴和轴的连接处仍用实心轴。

螺旋叶片采用不锈钢材料通过模具的浇铸而成，因而具有足够的强度和刚度并且叶片表面光洁、无毛刺，又具有合适的旋转速度，不容易变形。螺旋输送机叶片可分为满叶式、带叶式、桨叶式、齿式等几种形式，可根据物料选择碳钢、不锈钢及锰钢材质，对于输送机黏性、缠绕性物料，可采用无轴螺旋叶片。

螺旋输送机主要由头节、中间节、尾节等部分组成。头节内装有支推轴承承受轴向力，在中间节和尾节内装有用轴承支承螺旋轴。
