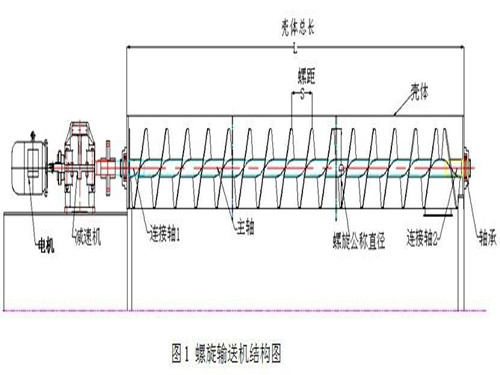

螺旋输送机的结构图

1、驱动装置：依照减速器的装配形式不同，分左装右装两种，它以电动机不原动力，借弹性联轴器将动力传至减速机，它们安放在螺旋输送机的一个底座上。

2、浮动联轴器：将动力传递给螺旋机，它的两个半联轴器用铸钢制造，中间盘则用铸铁制造，并附有罩壳。

3、进料装置：用角钢及钢板焊接而成，焊接固定在机壳上，进料口的位置可依用户要求而变更，进料口上端有螺孔，以便和其它加料装置相连。

4、头节：主要有止推轴承，螺旋及壳体三部分，止推轴承由两个单列圆锥滚子轴承构成。它承受物料移动时的轴向推力和驱动装置附加的悬臂载荷。

5、壳体：包括机壳和机盖两部分，它是由钢板和角钢焊接而成，用心以承载物料和防止物尘飞出。

6、吊轴承：它是具有结构形式的滑动轴承，用以支承和联接螺旋进行正常工作。

7、螺旋：是螺旋输送机中推送物料的工作构件。

      S制法：实体螺旋，螺距等于0.8倍螺旋直径，适用于输送粉状、粒状、小块状物料。

      D制法：带式螺旋，螺距等于1.0倍螺旋直径，适用于输送中等块度（>60mm）及粘性，易结块的团状物料。

8、中间节：主要有吊轴承、螺旋及壳体三部分。

9、尾节主要有平轴承、螺旋、吊轴承、壳体四部分。其中平轴承用以支承尾部螺旋并补偿整台螺旋机轴向长度的变化。

10、出料口：由角钢和钢板焊接而成，焊接在机壳上。出料口和进料口易为手推式，即在螺旋输送机方形出料口下端安了一个拉板，以控制供料情况。拉板拉力方向，可由用户要求分为左装和右装两种。
