河北国明设备有限责任年公司 螺旋输送机的介绍

旋输送机在输送形式上分为有轴螺旋输送机和无轴螺旋输送机两种，在外型上分为U型螺旋输送机和管式螺旋输送机。有轴螺旋输送机适用于无粘性的干粉物料和小颗粒物料。（例如：水泥、粉煤灰、石灰、粮等）而无轴螺旋输送机适合输送机由粘性的和易缠绕的物料。（例如：污泥、生物质、垃圾等）螺旋输送机的工作原理是旋转的螺旋叶片将物料推移而进行螺旋输送机输送，使物料不与螺旋输送机叶片一起旋转的力是物料自身重量和螺旋输送机机壳对物料的摩擦阻力。螺旋输送机旋转轴上焊的螺旋叶片，叶片的面型根据输送物料的不同有实体面型、带式面型、叶片面型等型式。螺旋输送机的螺旋轴在物料运动方向的终端有止推轴承以随物料给螺旋的轴向反力，在机长较长时，应加中间吊挂轴承。

螺旋输送机从输送物料位移方向的角度划分，螺旋输送机分为水平式螺旋输送机和垂直式螺旋输送机两大类型。

按输送链采用塑料制作的螺旋输送机又称为食品螺旋输送机，螺旋提升机，主要适用于输送大件产品。如纸箱，周转箱，桶装水等。

螺旋管输送机工作原理：

当螺旋轴转动时，由于物料的重力及其与槽体壁所产生的摩擦力，使物料只能在叶片的推送下沿着输送机的槽底向前移动，其情况好像不能旋转的螺母沿着旋转的螺杆作平移运动一样。物料在中间轴承的运移，则是依靠后面前进着的物料的推力。所以，物料在输送机中的运送，   是一种滑移运动。为了使螺旋轴处于较为有利的受拉状态，一般都将驱动装置和卸料口安放在输送机的同一端，而把进料口尽量放在另一端的尾部附近。 旋转的螺旋叶片将物料推移而进行输送，使物料不与螺旋输送机叶片一起旋转的力是物料自身重量和螺旋输送机机壳对物料的摩擦阻力。叶片的面型根据输送物料的不同有实体面型、带式面型、叶片面型等型式。螺旋输送机的螺旋轴在物料运动方向的终端有止推轴承以随物料给螺旋的轴向反力，在机长较长时，应加中间吊挂轴承。

U型螺旋输送机是螺旋输送机的一种，生产采用DIN15261-1986标准制造，设计符合JB/T7679-2008《螺旋输送机》标准。U型螺旋输送机广泛应用于粮食、化工、建材、冶金、矿山、电力等部门，主要用于输送小颗粒状、粉状、小块状物料。不适宜输送易变质、黏性较大易结块以及含水量较大的物料。

按螺旋输送机驱动方式分类：

1、U型螺旋输送机长度小于35m时，为单轴驱动螺旋。

2、U型螺旋输送机长度大于35m时，为双轴驱动螺旋。

按螺旋输送机中间吊轴承种类区分：

1、M1-为滚动吊轴承，采用80000型密封轴承，轴盖上另有防尘密封结构，常用在不易加油，不加油或油对物料有污染的地方，密封效果好，吊轴寿命长，输送物料温度≤80℃。

2、M2-为滑动吊轴承，设有防尘密封装置，有铸铜瓦，合金铸铁瓦，铜基石墨少油润滑瓦。常用在输送物料温度比较高（t≥80℃）或输送含水较大物料。

按螺旋输送机材质分类：

1、普通碳钢U型螺旋输送机-主要适用于水泥，煤炭、石料、等磨损较大，对物料没要求的行业。

2、不锈钢U型螺旋输送机-主要适用于粮食、化工、食品等对输送环境有要求的行业，清洁度高，并且不会对物料产生污染，使用时间长，但是造价相对较高。

U型螺旋输送机是螺旋输送机的一种，适宜小范围作业，输送稳定，在输送场地限制的情况下可以很好的发挥作用。密封性能好，对于粉尘较大以及对环境有要求的场合具有的优势，可以避免输送过程中扬尘现象的产生。但是U型螺旋输送机不适宜长距离输送，造价较皮带输送机来说较大，对易碎物料容易产生挤压等破坏。

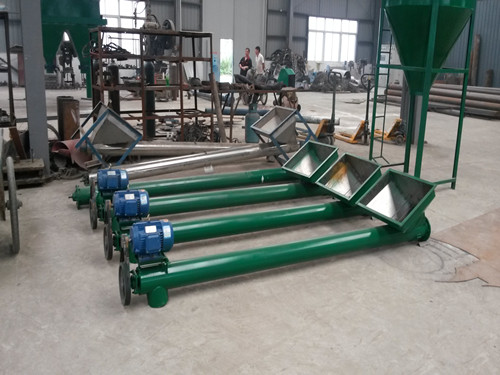

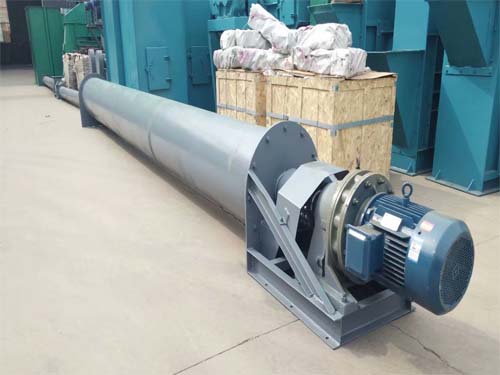

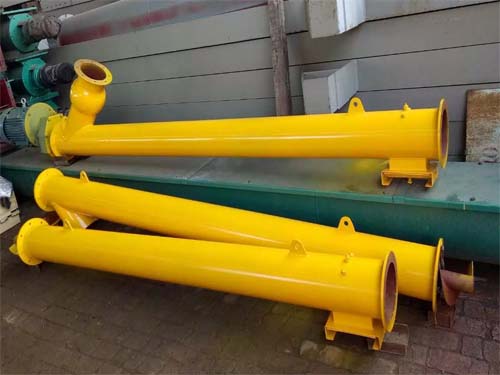

小型管式螺旋输送俗称绞龙,是矿产、饲料、粮油、建筑业中用途较广的一种输送设备，从输送物料位移方向的角度划分，管式螺旋输送机分为水平式螺旋输送机和垂直式螺旋输送机两大类型，主要用于对各种粉状、颗粒状和小块状等松散物料的水平输送和垂直提升。

小型管式螺旋输送应用范围：

小型管式螺旋输送是工农业各部门机械化运输工作的主要机组,可使运输工作减轻劳动强度,提高工作效率,应用范围很广.适用于各行业,如建材、化工、电力、冶金、煤炭、粮食等行业,适用于水平或倾斜输送粉状、粒状和小块状物料,如煤、灰、渣、水泥、粮食等，物料温度小于 200 ℃。螺旋机不适于输送易变质的、粘性大的、易结块的物料。

如果输送倾斜角度过大请选用 GX 系列螺旋输送机,或直接与我公司技术部门联系进行单独设计，

小型管式螺旋输送缺点：

小型管式螺旋输送不宜输送易变质的、粘性大的、易结块的物料，因为这些物料在输送时会粘结在螺旋上，并随之旋转而不向前移动或者在吊轴承处形成物料的积塞，而使螺旋机不能正常工作。LS型螺旋机螺旋直径从200毫米到500毫米，共有五种规格，长度从4米到70米，每隔0.5米一档，选型时符合标准公称长度，需要可在选配节中另行提出。

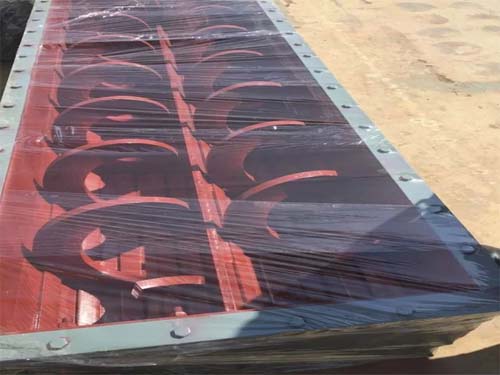

双轴螺旋输送机其原理是在两条无缝钢管内分别装有一根实体螺旋，其中一根是左旋，另一根是右旋。工作时两根螺旋通过在轴伸位置的一对齿轮啮合转动，由于螺旋体的转动，使物料作轴向移动，从而达到输送目的。

双轴螺旋输送机是冶金、建材、化工、粮食及机械加工等部门广泛应用的一种连续输送设备。

双轴螺旋输送机结构特点：

1.螺旋轴与吊轴承、头、尾轴联接均采用嵌入舌式，安装、拆卸不需要轴向移动，维修方便。芯轴长、吊挂少、故障点少。

2.采用变径结构，增大吊轴承处容积，避免吊轴承与物料接触，吊轴承寿命可达到两年以上。

3.各传动部位均采用浮动连接方式，吊轴承为万向结构，使螺旋体、吊轴承和尾部总形成一个整体旋浮体，在   范围内可以输送阻力自由旋转避让，不卡料，不堵料。

4.头尾轴承座均在壳体外，所有轴承采用多层密封盒配合密封技术，轴承使用寿命长。

5.与其他输送设备相比，具有整机截面尺寸呢小、密封性能好、运转平稳、可中间多点装料和卸料及操作   、维修简单等优点。
